Présentation
E3.cable est un logiciel intelligent full Windows® conçu par la société ZUKEN E3 GmbH pour la conception et la documentation de câblage d’appareillage et systèmes embarqués.
Toutes les fonctionnalités de E3.Schematic sont integrées dans ce module.
Grâce à E3.cable, il est possible de créer des blocs de schémas logiques, qui donnent un aperçu de tous les éléments electroniques et électriques raccordés entre eux.
Les raccordements des modules fonctionnels peuvent être définis par l’utilisation de fils unifilaires, par des câbles blindés ou groupe de câbles.
Les cartes de circuits imprimés (PCB) peuvent être raccordées en face arrière, dans ce cas, E3.cable lit les données de conception de connecteurs de la carte et détermine directement la schématique de cette face pour la disposition.
Dans ce module en plus des fonctionnalités classiques de module de CAO, la gestion de projet, les références croisées entre appareils/connexion, la gestion des automates ainsi que la sortie de listes (nomenclatures, liste tubes/tuyaux, liste de connexions …) sont en standard.
Ce module pourvoit à la définition des plans d’assemblages ou de tables de signaux en complément aux blocs de schémas à travers de vues des câbles et connecteurs sur différentes pages. Si une modification est effectuée sur une des vues, les autres vues sont mises à jour automatiquement.
Plusieurs fonctions automatiques protègent les utilisateurs contre les erreurs.
E3.cable sélectionne le bon connecteur lors de son changement. Il sélectionne aussi le bon contact de sertissage lors du changement du fil ou brin de câble.
Le co-pilote affiche automatiquement, à la position du curseur, s’il y a collision ou met en évidence les objets appropriés pour la commande actuelle.
Ce module pourvoit à la définition des plans d’assemblages ou de tables de signaux en complément aux blocs de schémas à travers de vues des câbles et connecteurs sur différentes pages. Si une modification est effectuée sur une des vues, les autres vues sont mises à jour automatiquement.
Plusieurs fonctions automatiques protègent les utilisateurs contre les erreurs.
E3.cable sélectionne le bon connecteur lors de son changement. Il sélectionne aussi le bon contact de sertissage lors du changement du fil ou brin de câble.
Le co-pilote affiche automatiquement, à la position du curseur, s’il y a collision ou met en évidence les objets appropriés pour la commande actuelle.
Fonctionnalités
• Windows 8(.1)/10/11 Windows Server 2012/2016/2019/2022
• Version disponible en 32/64bits
• Interface utilisateur multi-langues
• Mécanismes de recherche avancés
• Différents formats de feuilles disponibles (ex. DIN et Ladder)
• Plusieurs normes de schémas disponibles (ex. IEC, DIN, ISO, ANSI, JIC)
• Prise en charge des options & variantes
• Références croisées en ligne pour les connexions (signaux) et les appareils
• Hyperliens configurables
• Vérification de règles de conception en ligne
• Connexions automatiques et connexions parallèles, horizontales, verticales
• Numérotation des fils configurable
• Éditeur de base de donnée intégré
• Plan de bornes dynamique
• Import/export des données E/S pour les automates programmables
• Aide en ligne contextuelle
• Prise en charge des formats graphiques STEP, DXF/DWG, SVG et PDF/PDF-A et format images
- Fonction hierarchique
- Définition de boite noire (Blocs)
• Schémas électriques et fluidiques intégrés
• Suivi automatique de l’arrangement des contacts
• Traduction automatique des textes à partir de la base de donnée des langues
256 niveaux d’affichage (calques)
• Interface procédurale (API) bidirectionnelle (standard COM/DCOM)
Exemples

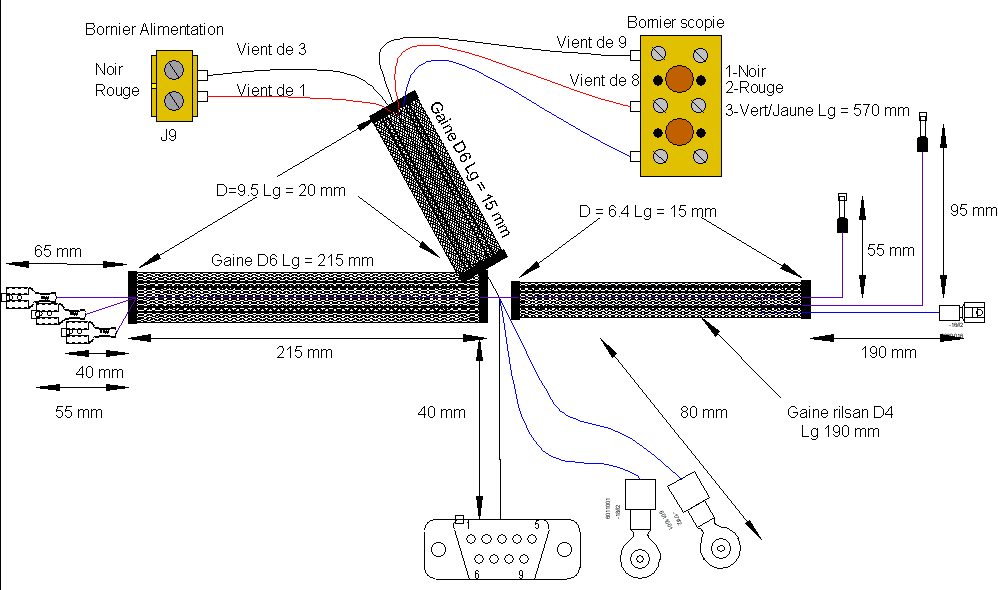

Exemple 1 :

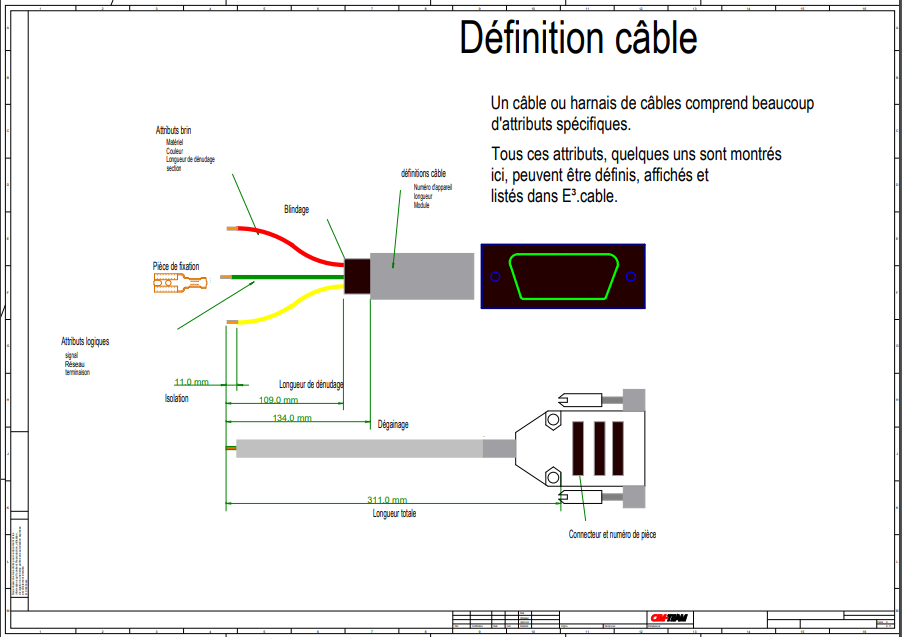

Exemple 2 :

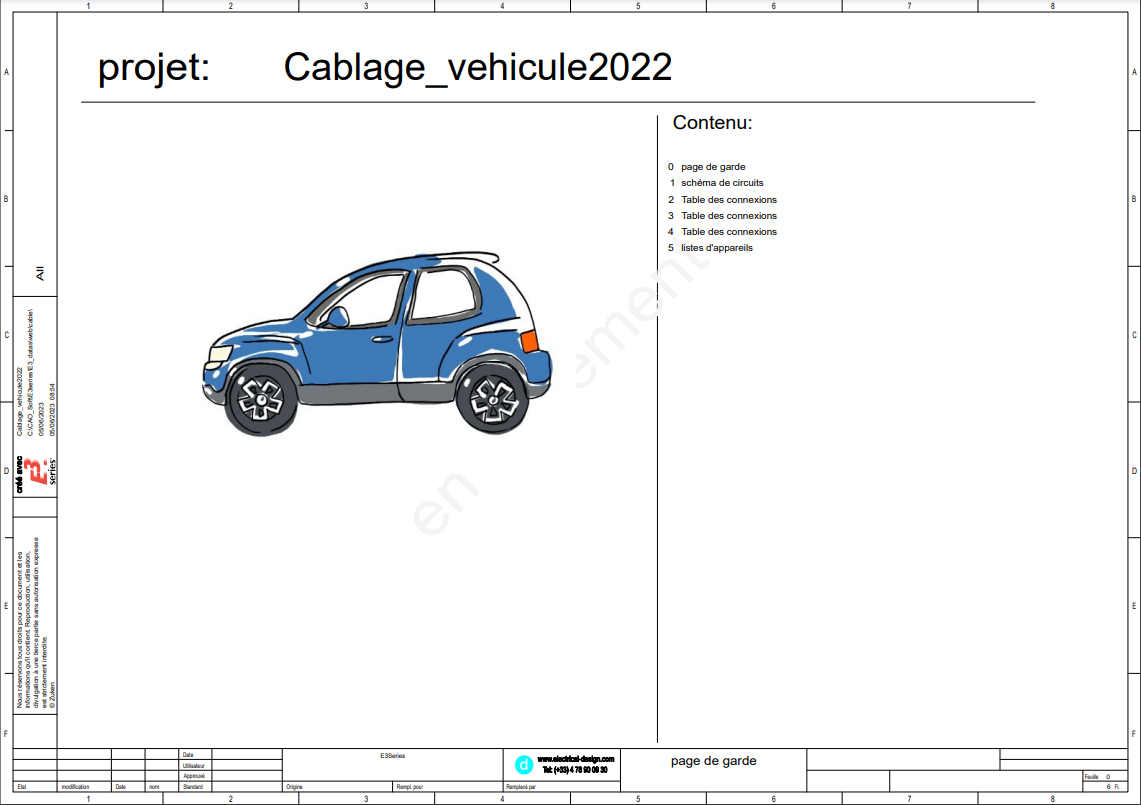

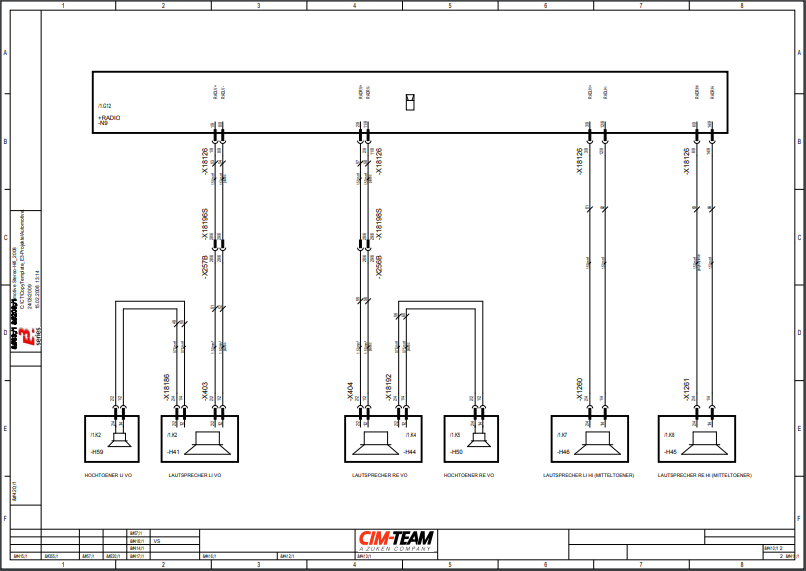

Exemple 3 :
