E3.3DBridge

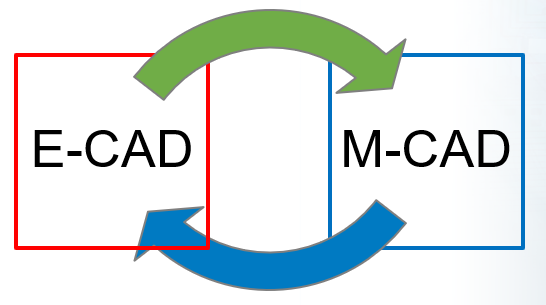

Liaison bi-directionnelle entre E3series et M-CAD 3D
Liaison bi-directionnelle entre E3.Series et M-CAD 3D (Mecatronique)
E3.3DRoutingBridge
Présentation
E3.3DRoutingBridge permet l’interfaçage bi directionnelle avec des produits de mécaniques 3D ( Mecatronique ).
Pour la pose des harnais de câbles en espace libre, les données des composants et des connexions créées et contrôlées dans E3.Cable/E3.Formboard sont transférées vers un système de conception 3D y compris toutes les caractéristiques pertinentes. (Section transversale, couleur, matériels, détails de dénudage, longueur, numéro de produit …)
Domaines d’activités:
Systèmes embarqués Interconnexions d’équipements, Défenses, Machines Spéciales Transports ( Ferroviaire, Automobile, Aéronautique )
CommentE3.Series s’intègre avec les outils 3D ?
Connectez

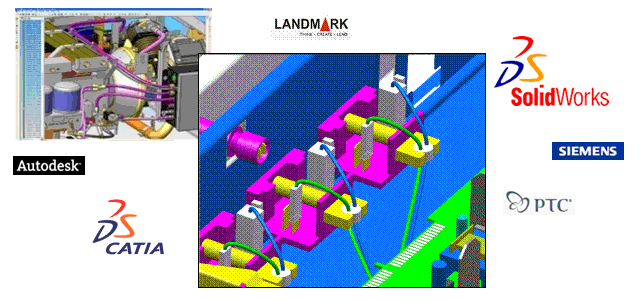

E3.series avec votre plateforme MCAD préférée, y compris CATIA, SolidWorks, Siemens NX, et plus encore. L’installation est rapide et simple.
.
Collaborez
Permettez le travail d’équipe interfonctionnel grâce à la synchronisation des données en temps réel entre les équipes de conception électrique/fluid et mécanique. E3.series garde les conceptions cohérents.
Révisez
Vérifiez la précision de la conception avec des contrôles qualité automatisés et des outils d’alignement qui garantissent que les éléments ECAD et MCAD sont synchronisés.
Livrez
Générez des documents prêts pour la production et des modèles 3D finalisés en toute confiance. E3.series fournit toutes les sorties nécessaires pour la fabrication.
Les différents appareils sont placés aux positions prévues et les chemins de routage pour le harnais de câbles sont définis. Les éléments électroniques, comme par exemple les circuits intégrés peuvent être insérés dans le modèle. Puis les harnais de câbles sont intégrés dans le module 3D. Maintenant, les points d’ancrage et les matériaux peuvent être ajoutés.
L’analyse du prototype virtuel détermine maintenant si les rayons de courbures valables sont observés ou si des collisions existent entre les éléments 3D et le harnais de câbles. Les longueurs de câbles et de brins sont maintenant également connues.
Si besoins, ces valeurs définies dans le système 3D peuvent à nouveau être transmises à E3series via le même lien.
Fonctionnalités
• Interfaces existantes
