Electrical Design développe des programmes ou des Add-Ons spécifiques à E3.Series sur plateformes Windows.

Nous développons aussi des applications spécifiques clients.

Nos programmes sont 100% compatibles E3.Series :

CABLE

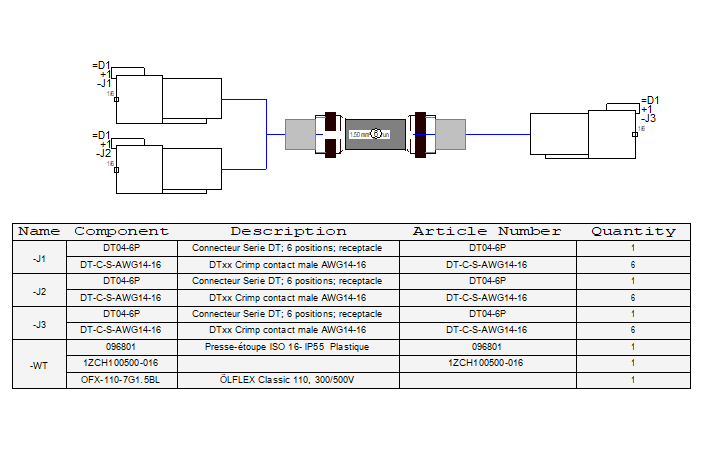

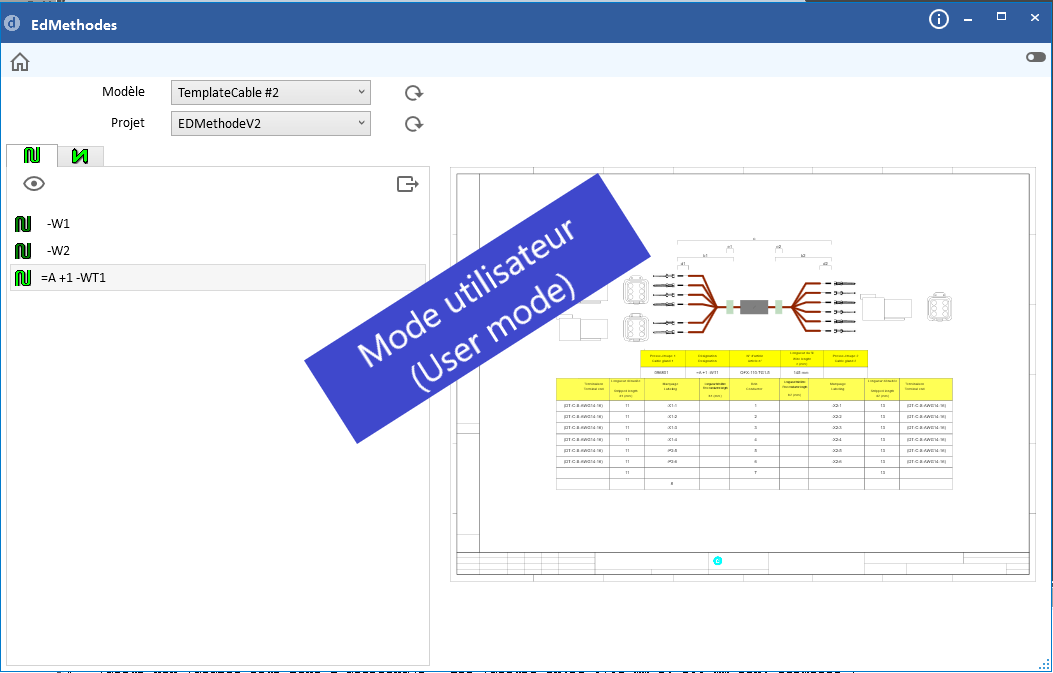

EDMethodes

Pour la conception intelligente de la documentation de câblage.

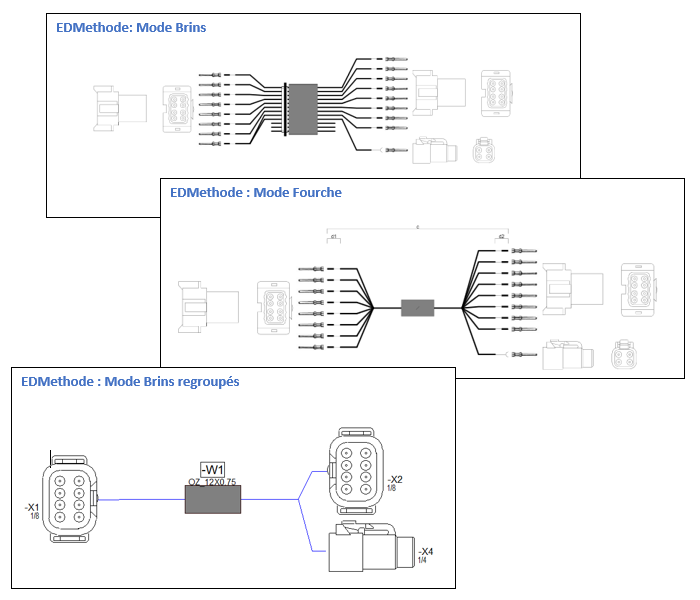

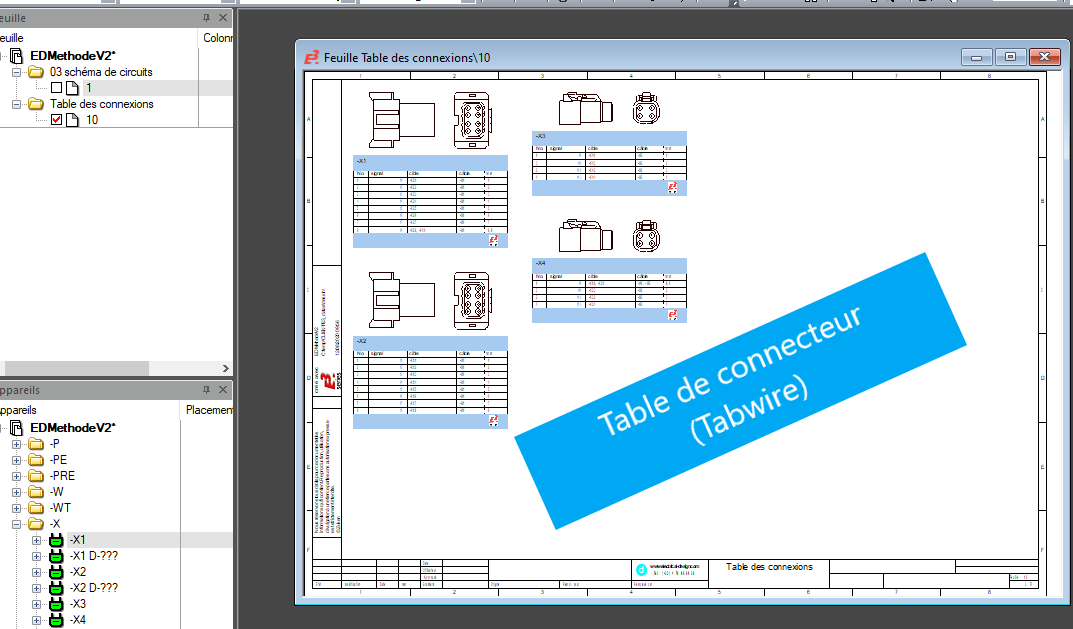

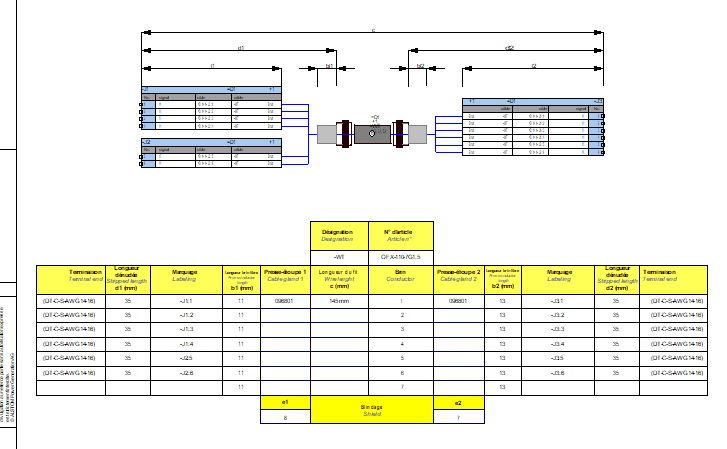

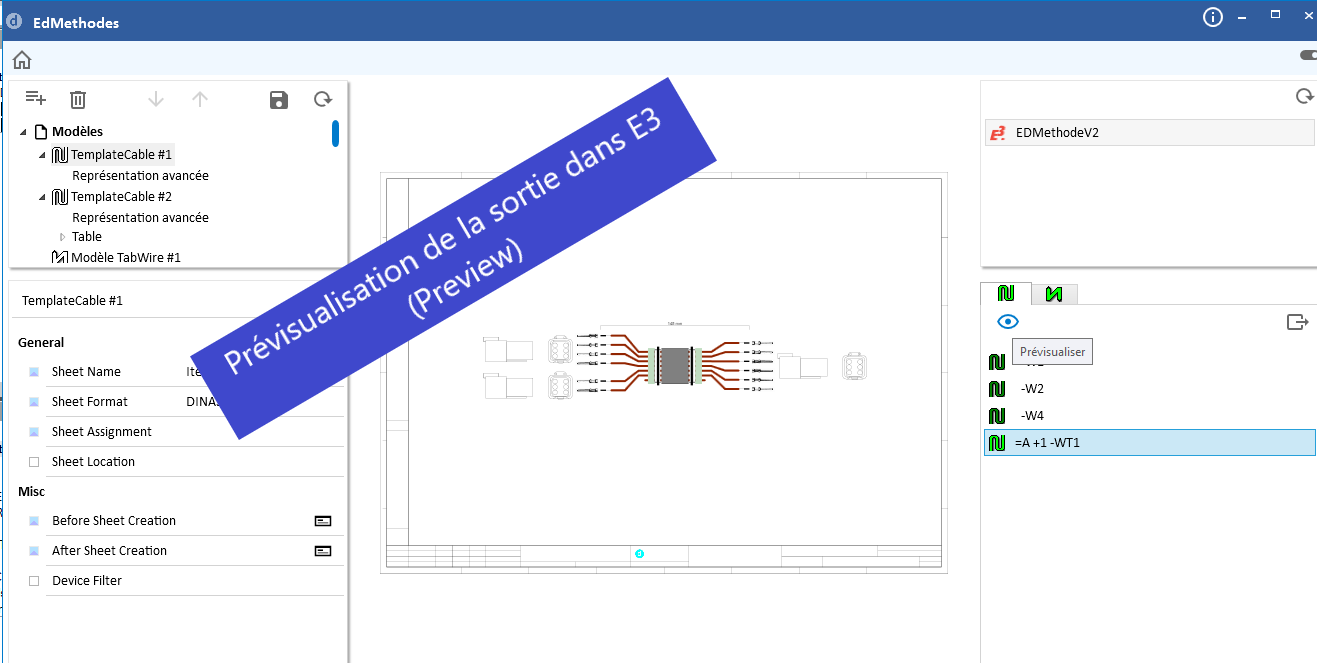

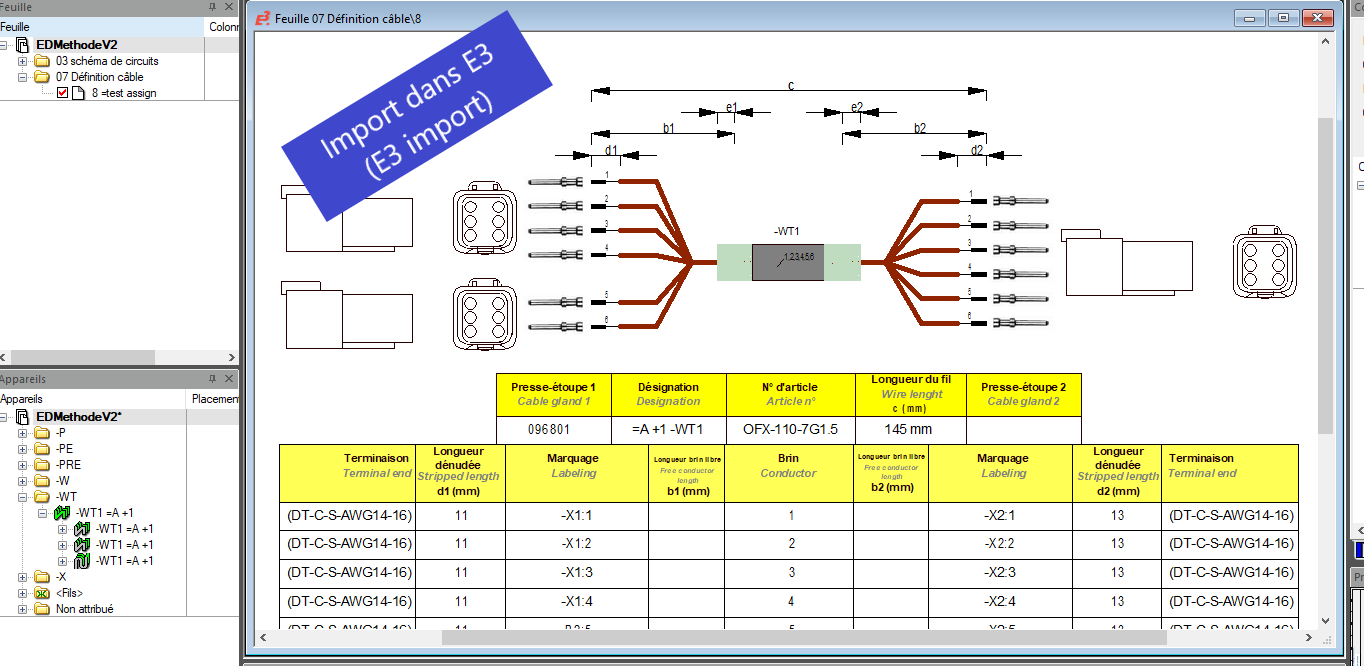

Ce module permet la sortie graphique de câbles d’un projet E3.series et de ses tableaux de connectiques.

Trois types de sorties graphique des câbles sont possibles: Par brins, groupés ou sous forme de « fourches ».

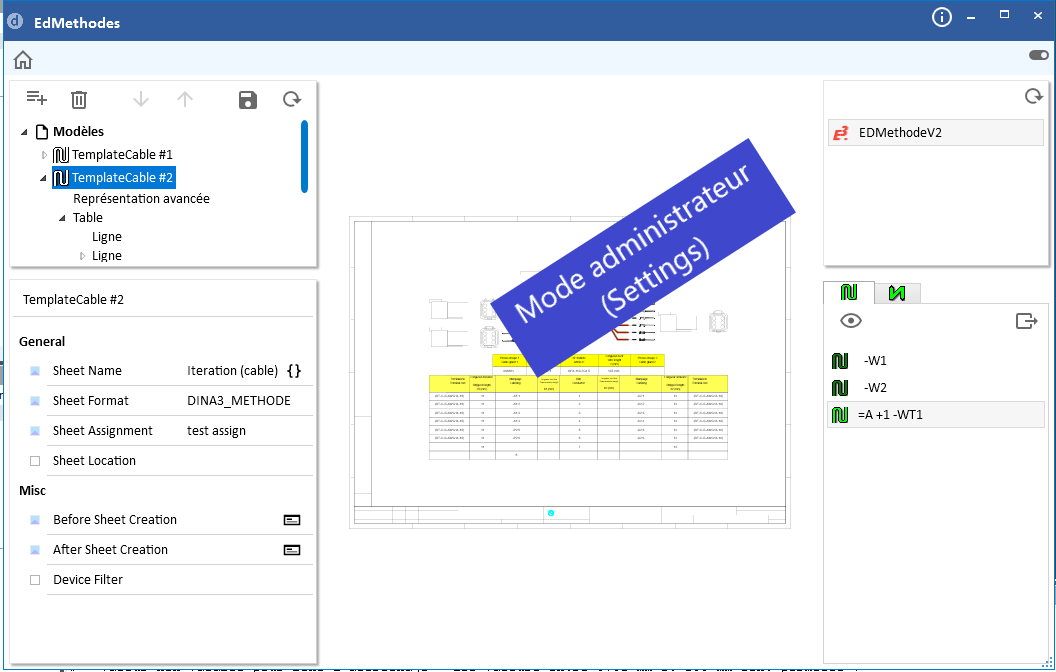

Les sorties graphiques et de connectiques sont entièrement paramétrables et compatible avec les fonctions standards de E3series.

CABLE | SCHEMATIC

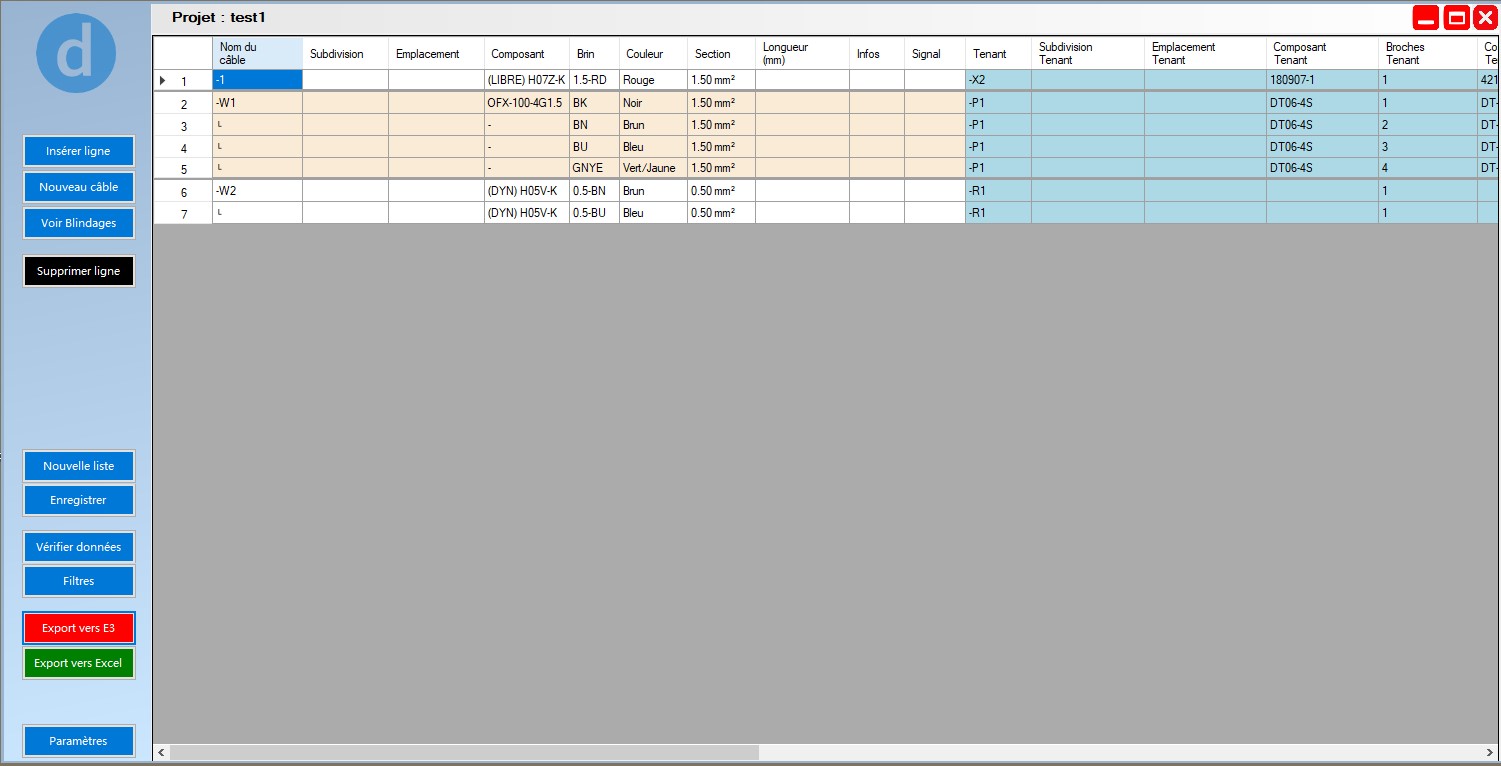

EDCableList

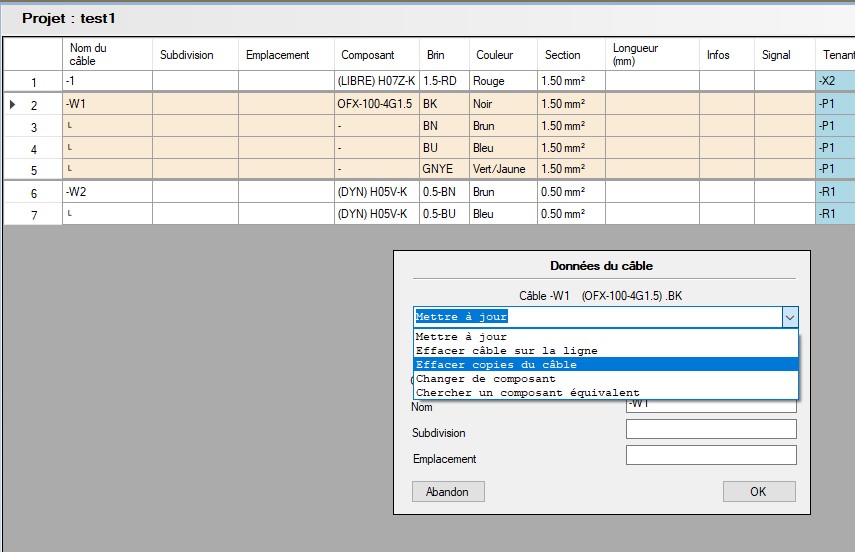

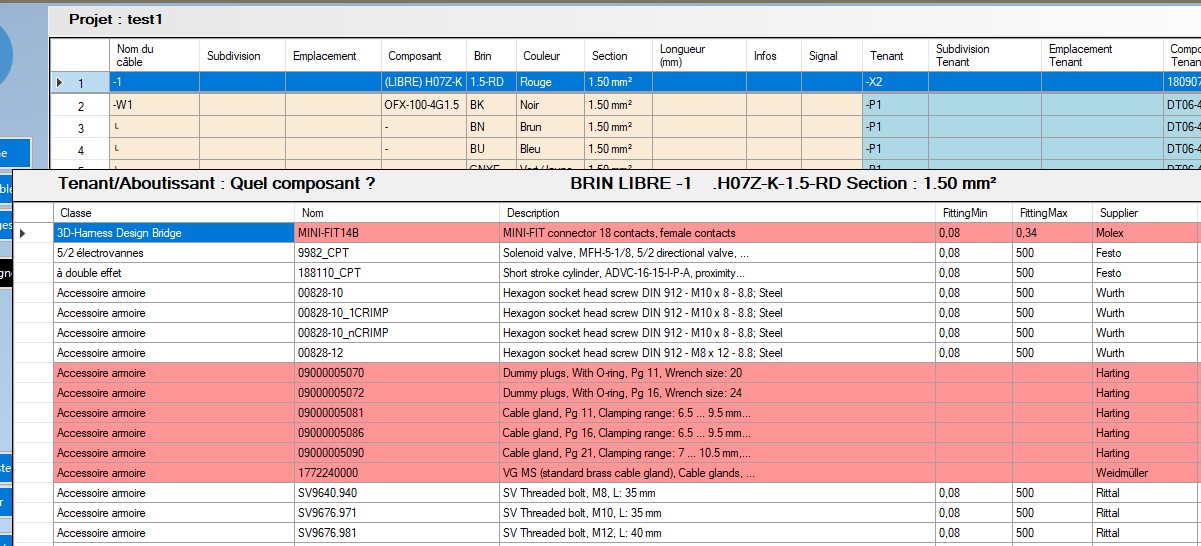

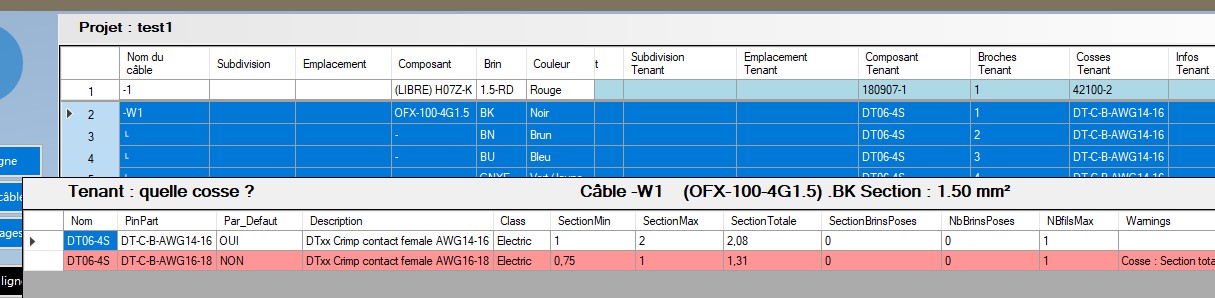

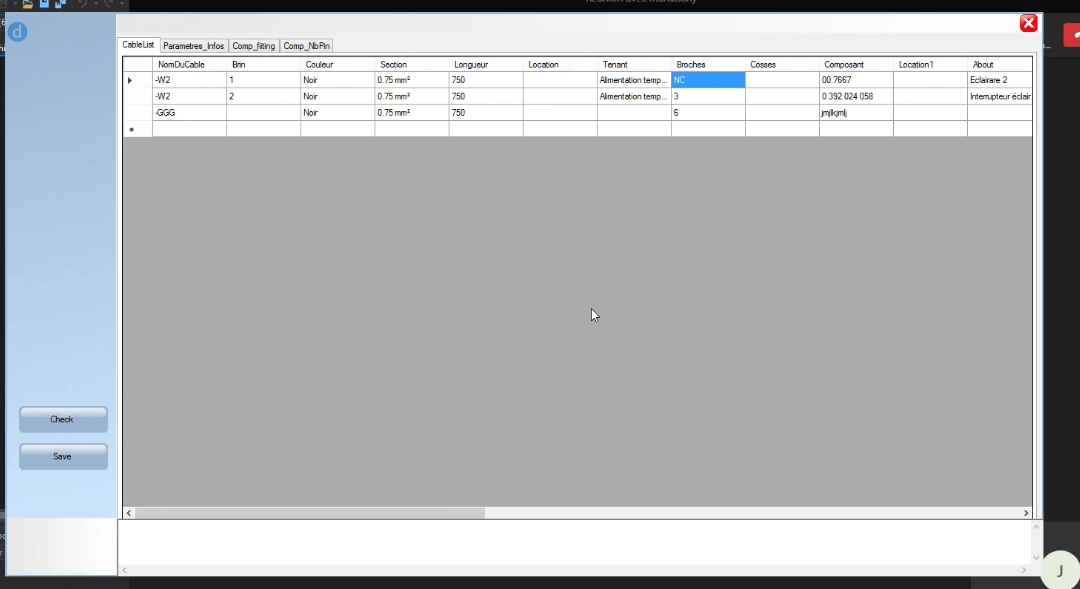

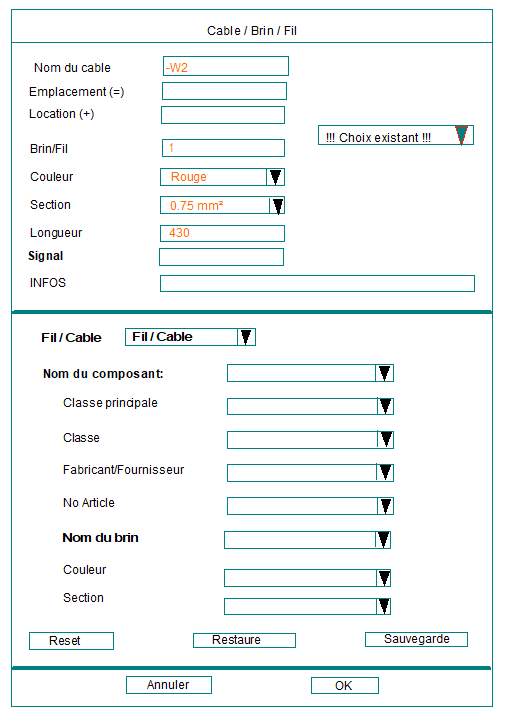

Permet la conception intelligente d’une liste tenant/Aboutissant associé à des fils ou des brins de câbles pour ensuite importer ces données dans E3.

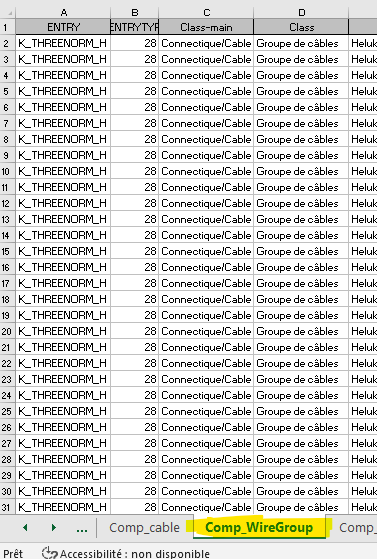

Le programme permet aussi l’Importation d’une liste au format Excel (xls/xlsx). Le programme gère les appareils/les sections des fils ou brins/les connectiques. Le programme contrôle ensuite la liste et sa logique puis importe les données dans un dessin E3.Series.

CABLE | SCHEMATIC

EDNotes

L’indispensable outil de prise de notes avancées pour E3 et le suivi de projets

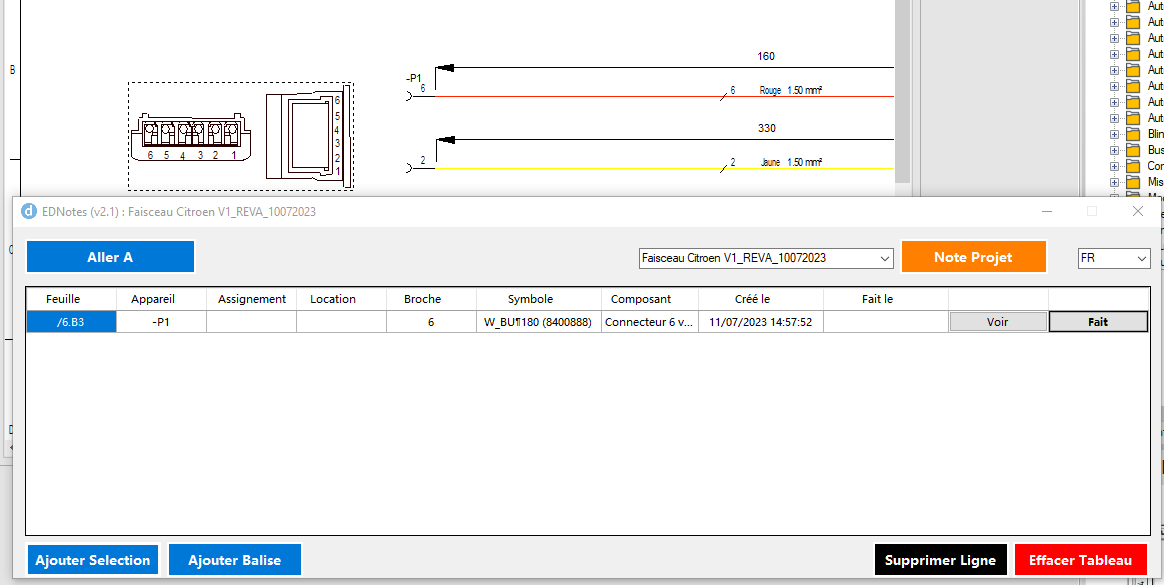

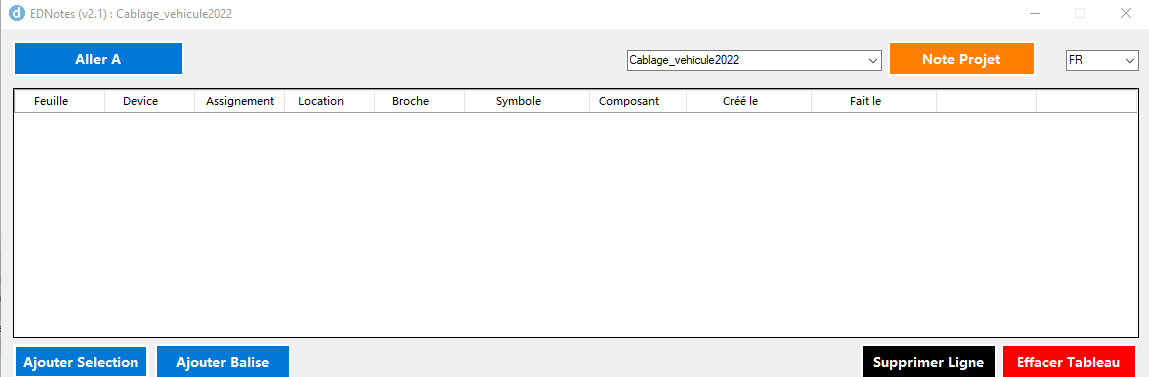

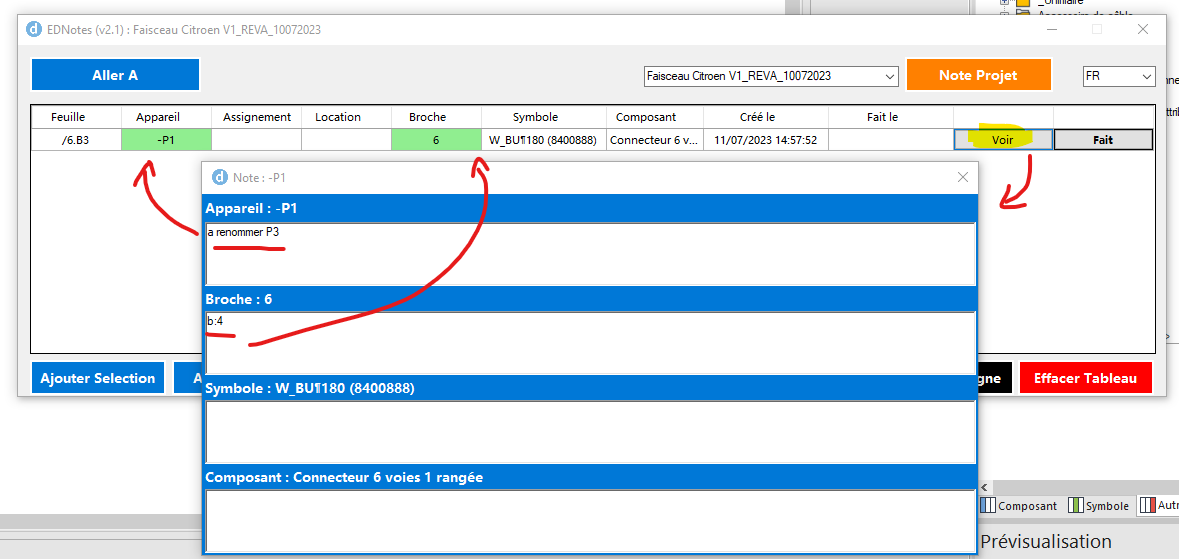

ED.Note est un programme 2 en 1 conçu pour gérer la prise de note d’appareils présent dans un dessin E3 et/ou enregistrer une liste d’appareils temporairement. Chaque ligne du tableau affiche les informations de chaque appareil et y attache une Note.
De plus, chaque ligne dispose d’un bouton « Fait » qui permet de verrouiller la ligne correspondante quand la note est faite.
Toute l’activité est sauvegardé afin de retracer le travail effectué sur le projet.

CABLE | SCHEMATIC| FLUID

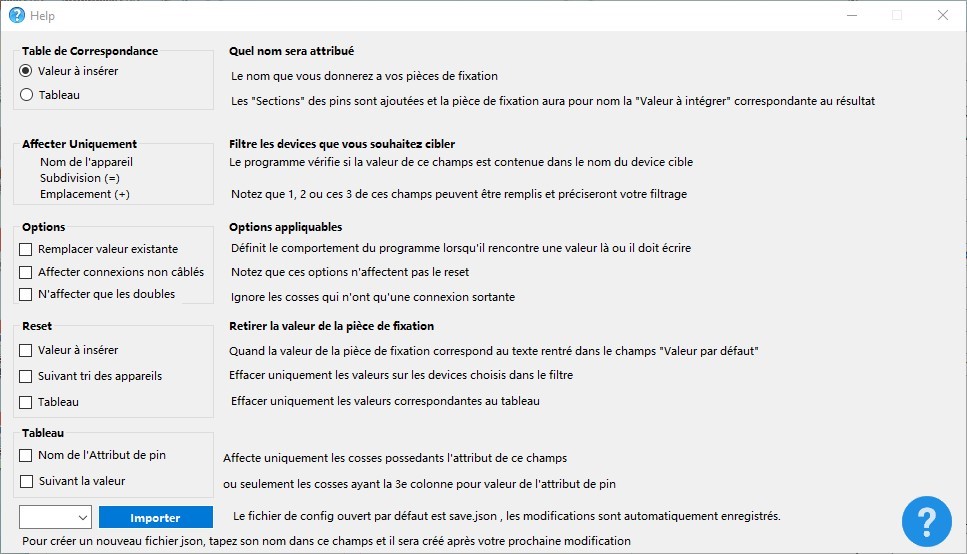

EDFitting

Renommer les cosses de son projet n’aura jamais été aussi facile

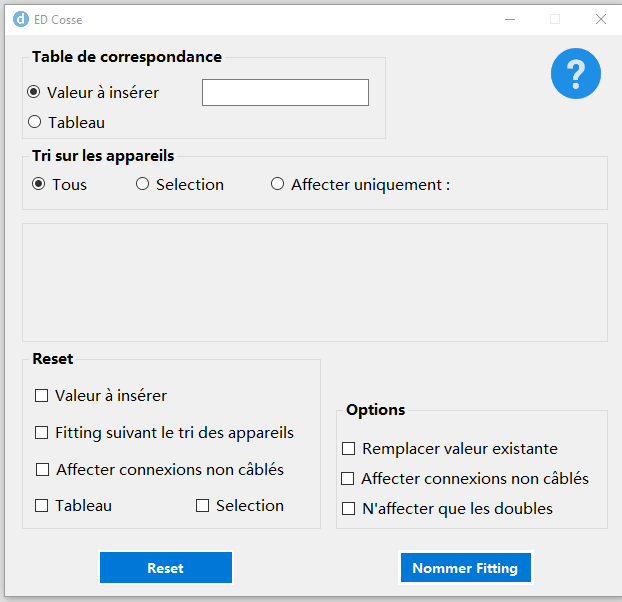

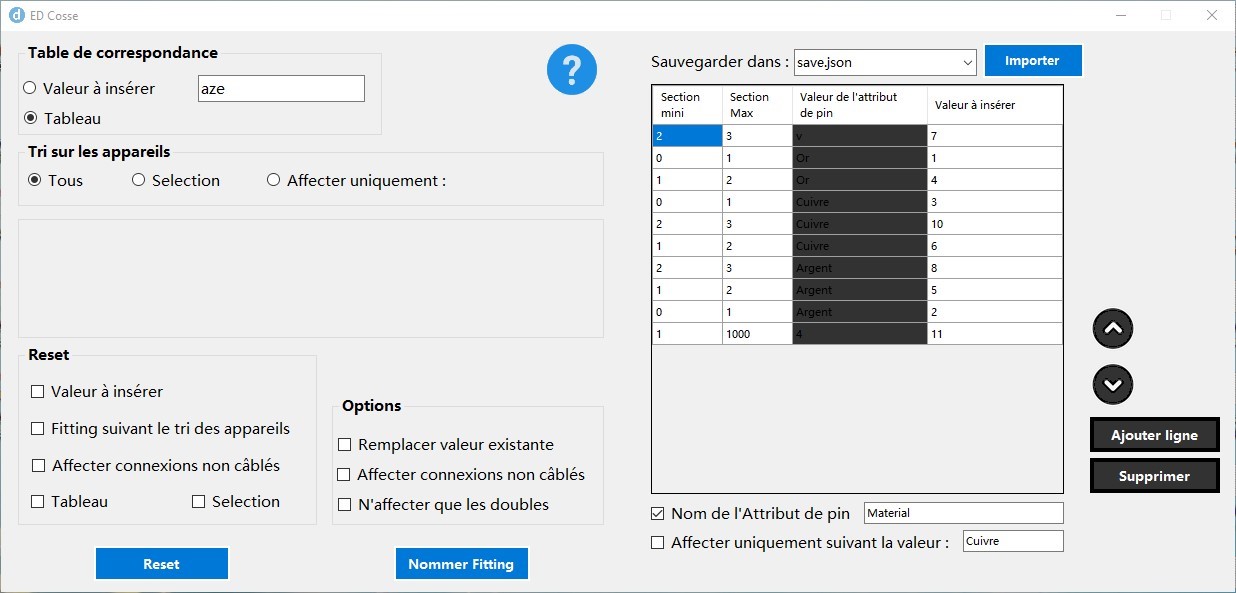

Le programme « ED.Cosse » permet d’assigner rapidement un type de cosse sur tous les appareils dans tout le projet ou bien sur les éléments sélectionnés/spécifiés
La valeur renseignée peut être fixe ou bien on utilise une concordance selon une plage de données.
Les cosses simples comme les cosses doubles sont prises en compte Les valeurs initiales peuvent être vide comme déjà saisie.

PANEL

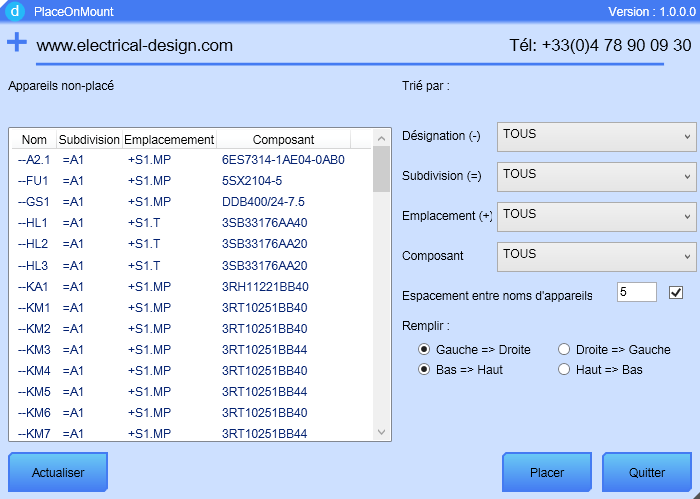

EDPlacePanel

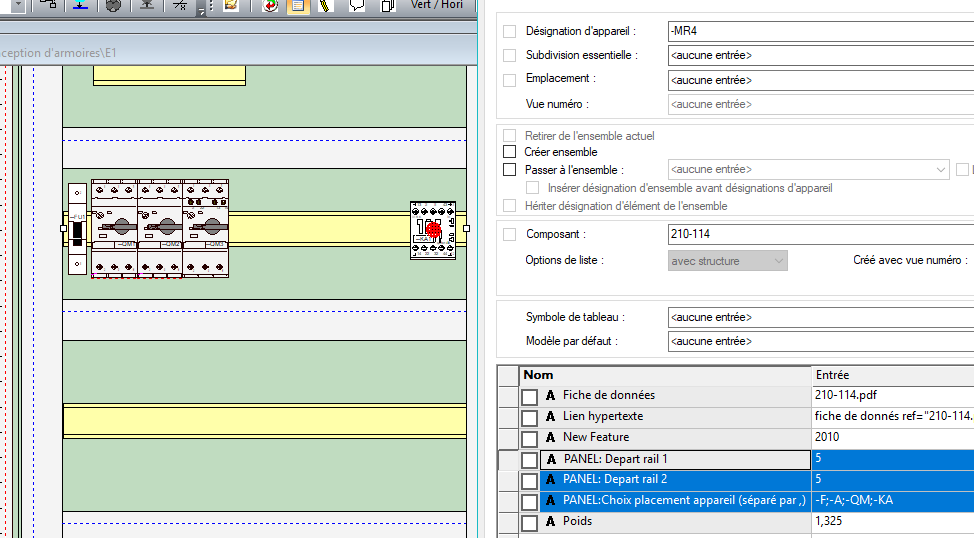

Permet le placement automatique sur des rails de fixation des composants d’un projet E3.Series.

Module Full Windows disponible en version 32 / 64 Bits
Pour module E3.Panel 2011 et supérieur
Langue disponible:
Anglais / Français / Autres langues possibles

CABLE | SCHEMATIC

EDWireColor

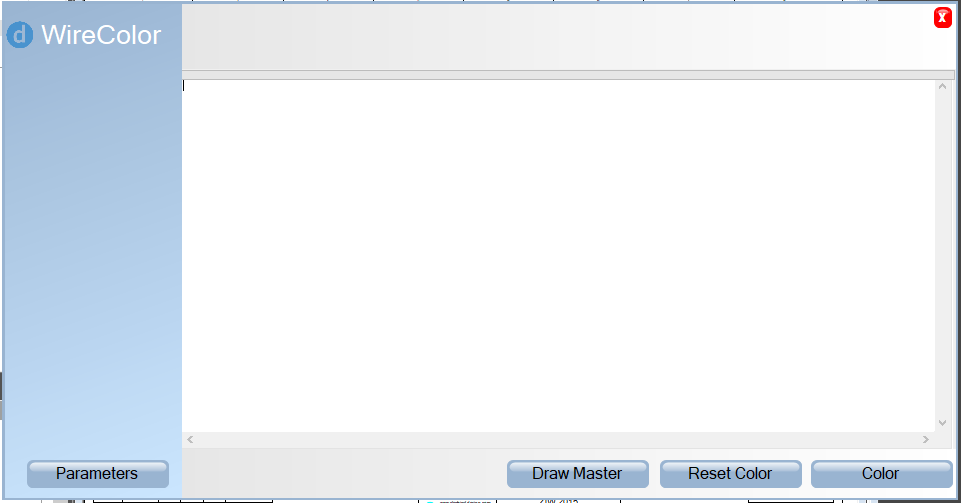

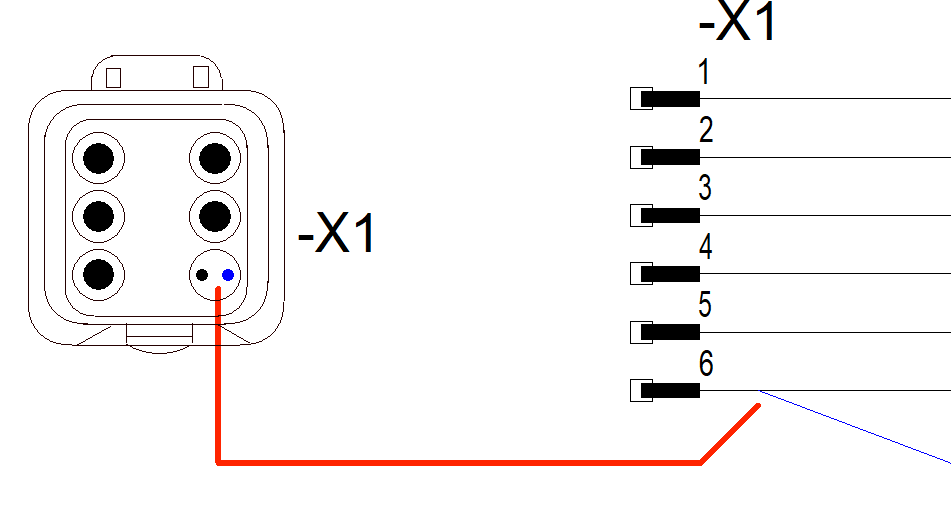

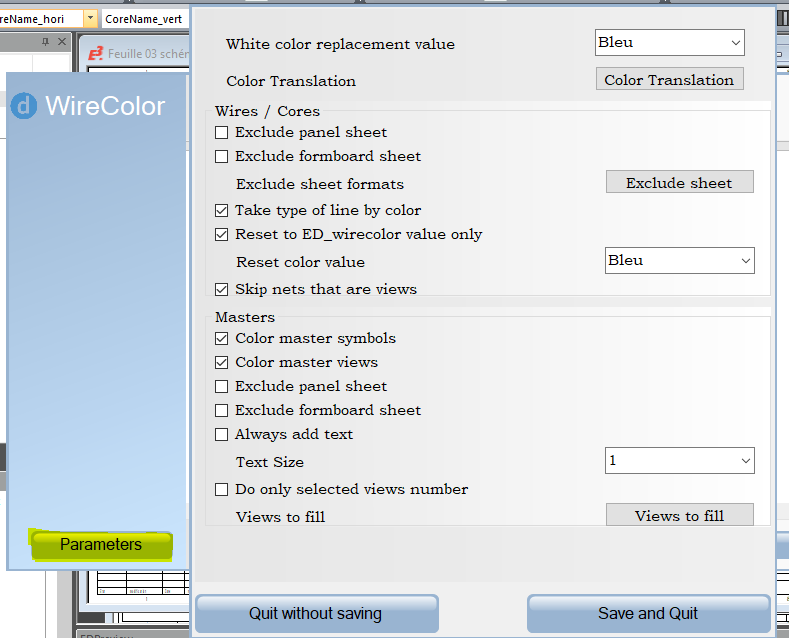

ED.Wirecolor change la couleur de connexion suivant le fil ou le brin de câble posé.
Ce programme permet aussi le remplissage des broches du symbole « maître » d’un composant.
Il contrôle le type de ligne et sa couleur associée comme défini dans la base de configuration.
Le Mode « Auto » est inclus c’est à dire que dès le placement d’un fil ou sa suppression , la couleur et le type de ligne changent.
Lors du placement du symbole maître, sa mise à jour est automatique.
Les options de paramétrage sont nombreuses comme la définition d’une couleur spécifique lors de la rencontre d’un fil de valeur « Blanc ».

Module Full Windows disponible en version 32 / 64 Bits
Pour modules E3.Schematic /E3.cable 2011 et supérieur
Langue disponible:
Anglais / Français / Autres langues possibles

CABLE | SCHEMATIC| FLUID

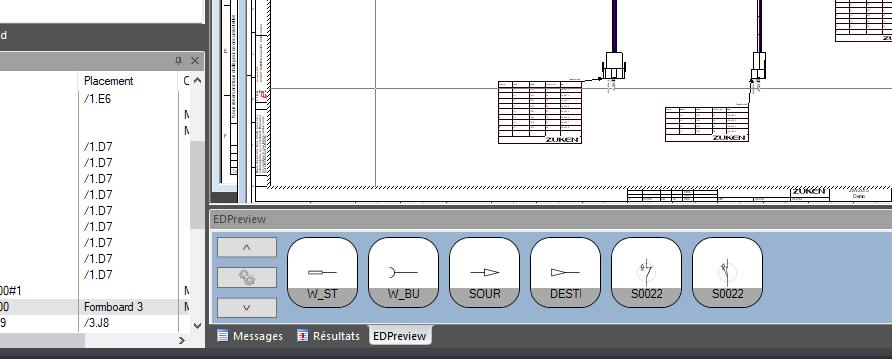

EDPreview

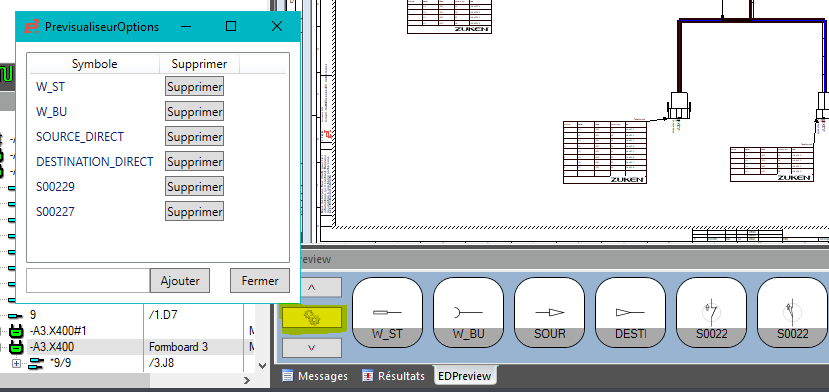

Plug-in pour le placement dans le dessin de symboles prédéfinis.
L’ ajout ou la suppression d’un symbole est simple.

Module Full Windows disponible en version 32 / 64 Bits
Pour module E3.series 2011 et supérieur
Langue disponible:
Anglais / Français / Autres langues possibles

CABLE | SCHEMATIC

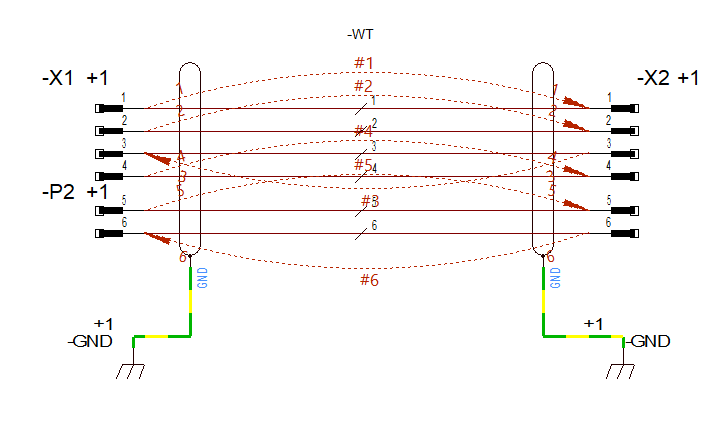

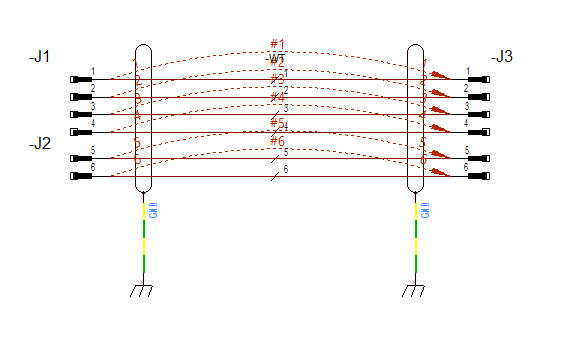

EDSwapCore

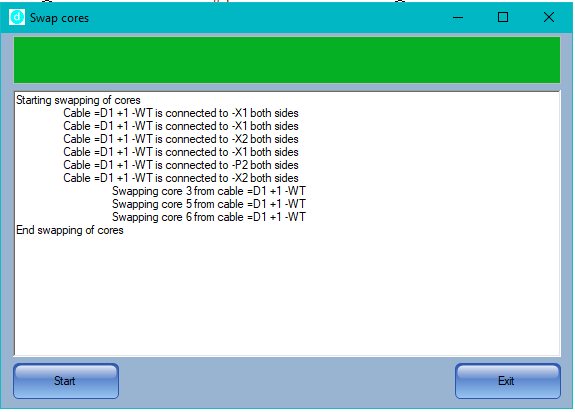

Cet outil commute le sens des brins ou des fils pour une meilleure logique de la sortie de listes

Module Full Windows disponible en version 32 / 64 Bits
Pour modules E3.Schematic 2011 / E3.Cable 2011 et supérieur
Langue disponible:
Anglais / Français / Autres langues possibles
