Fluid
Présentation
Domaines d’activités: Energies, Transports et Machines (Toutes études et conceptions Hydrauliques/Pneumatiques)
Dans ce module en plus des fonctionnalités classiques de module de CAO, la gestion de projet, les références croisées entre appareils ainsi que la sortie de listes (nomenclatures, liste tubes/tuyaux, liste de connexions …) sont en standard.
E3.Fluid permet la conception en parallèle avec différents services, des plans hydrauliques/pneumatiques et électrique. Un exemple de ce qui serait un solénoïde (vanne) dans le schéma hydraulique, dont la bobine magnétique est affiché dans le schéma électrique. De cette façon, les données redondantes peuvent être évitées.
Il est aussi possible de définir des feuilles (cartouches) ne pouvant accepter que des symboles hydrauliques ou pneumatiques ou électriques.
On peut définir les diamètres des tubes et des tuyaux suivant les règles internationales.
Pour aider l’utilisateur, E3.Fluid possède une bibliothèque de composants/symboles dédié à la conception de plan hydrauliques / pneumatiques.
On peut aussi compléter cette base car dans chaque module de E3.series, se trouve un éditeur qui vous permet de créer, modifier ou supprimer des composants, des symboles, de concevoir des cartouches, des tableaux pour la sortie de listes.
Full Windows 7/8/10 Windows Server 2012/2016
Version disponible en 32/64bits
- Conception fluidique et électrique intégrée
- Conception fluidique autonome
- Prise en charge de flexibles, de tubes et de tuyaux
- Raccords rapides automatiques
- Formats de feuilles intelligents
- Bibliothèque normalisée de composants hydrauliques et pneumatiques
- Attribution de désignations pour les appareils
- Pas de duplication de désignations des appareils
- Dimensionnement correct des flexibles et des tubes
Exemple

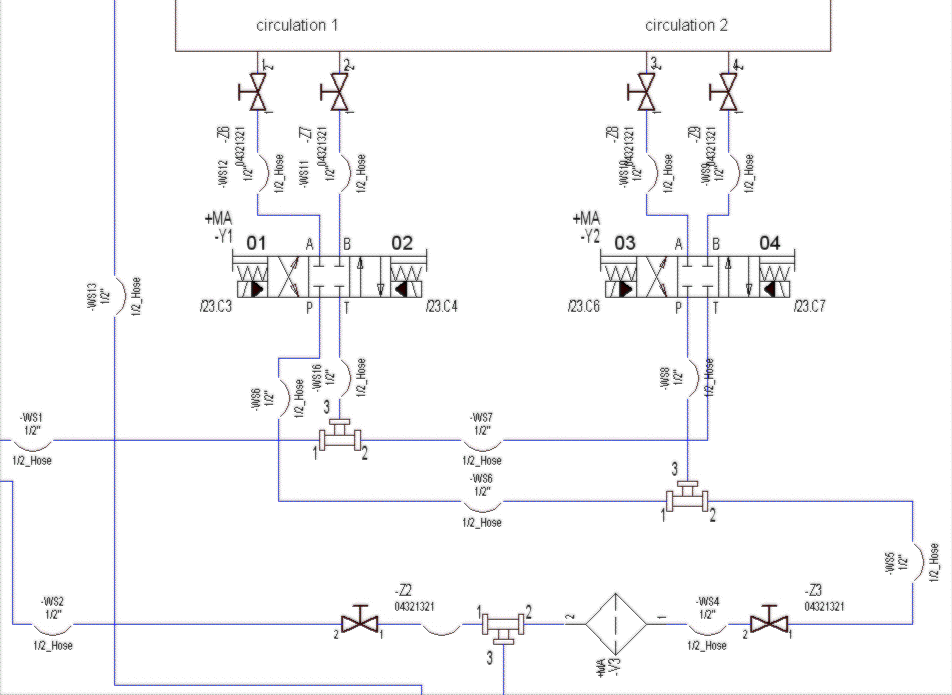

Vous pouvez voir un exemple de création faite avec E3.Fluid:
