E3.Schematic
Création de schémas électriques et fluides détaillés.
E3.Schematic
Création de schémas électriques et fluides détaillés.
Présentation
E3.schematic est un logiciel intelligent full Windows® conçu par la société ZUKEN E3 GmbH pour la conception et la documentation de systèmes d’ingénierie électrotechniques.
C’est l’application prouvée, basée sur une base de données de composants fabricants et d’une librairie de symboles assurant une représentation unique des dessins, garantissant l’exactitude, par une schématique sans erreurs avec un support de documentation simultané pour la fabrication.
Dans ce module en plus des fonctionnalités classiques de module de CAO, la gestion de projet, les références croisées entre appareils/connexion, la gestion des automates ainsi que la sortie de listes (nomenclatures, liste tubes/tuyaux, liste de connexions …) sont en standard.
DOMAINES D’ACTIVITÉS:
Avec E3.schematic vous améliorez votre productivité de conception grâce à l’utilisation d’un moteur de dernière technologie ECAD qui lie la schématique, la disposition physique, borniers, et conception de câblage dans un seul environnement.
Vous optimisez vos compétences en conception et minimisez vos coûts de formation qui intègre des tâches de conception en accord avec l’interface utilisateur graphique Windows®.
Les possibilités énormes de configuration de ce module permettent la production de schémas dans n’importe quel format pour convenir aux besoins spécifiques du client. Les informations des composants, des symboles et de configuration sont stockées dans une base de données accessible au format Microsoft® Access et les bases de données de configuration peuvent être facilement créées pour convenir aux exigences des différents projets ou du client.
Un module gratuit permet aussi le téléchargement de librairie de fabricants.
Ce module permet un nombre illimité d’attributs définis par l’utilisateur qui peuvent être associés à différents types d’objets pour la conception, ex. fabricant, N° de pièce, Description, N° de stock, etc.
Ces informations sont utilisées automatiquement dans la sortie de rapports comme la nomenclature, selon le format défini. Les informations stockées dans la base de données de conception, peuvent être exportées directement vers d’autres systèmes du processus de conception, ex. liste de câblage point-à-point vers une application de câblage 3D, liste câbles vers des machines de marquage et de coupage de câbles, machines pour étiqueter, API, etc.
Avec E3.schematic, les objets, ex. composants, symboles, câbles, etc. reçoivent une désignation d’appareil unique défini par l’utilisateur, empêchant toute duplication d’objets, assurant l’exactitude et le zéro défaut des schémas. De plus, les contrôles en ligne des règles de conception comme le court-circuit ou la surcharge de composant sont intégrés.
C’est l’application prouvée, basée sur une base de données de composants fabricants et d’une librairie de symboles assurant une représentation unique des dessins, garantissant l’exactitude, par une schématique sans erreurs avec un support de documentation simultané pour la fabrication.
Fonctionnalités
• Windows 8(.1)/10/11 Windows Server 2012/2016/2019/2022
• Version disponible en 32/64bits
• Interface utilisateur multi-langues
• Mécanismes de recherche avancés
• Différents formats de feuilles disponibles (ex. DIN et Ladder)
• Plusieurs normes de schémas disponibles (ex. IEC, DIN, ISO, ANSI, JIC)
• Prise en charge des options & variantes
• Références croisées en ligne pour les connexions (signaux) et les appareils
• Hyperliens configurables
• Vérification de règles de conception en ligne
• Connexions automatiques et connexions parallèles, horizontales, verticales
• Numérotation des fils configurable
• Éditeur de base de donnée intégré
• Plan de bornes dynamique
• Import/export des données E/S pour les automates programmables
• Aide en ligne contextuelle
• Prise en charge des formats graphiques STEP, DXF/DWG, SVG et PDF/PDF-A et format images
• Schémas électriques et fluidiques intégrés
• Suivi automatique de l’arrangement des contacts
• Traduction automatique des textes à partir de la base de donnée des langues
256 niveaux d’affichage (calques)
• Interface procédurale (API) bidirectionnelle (standard COM/DCOM)
Exemples

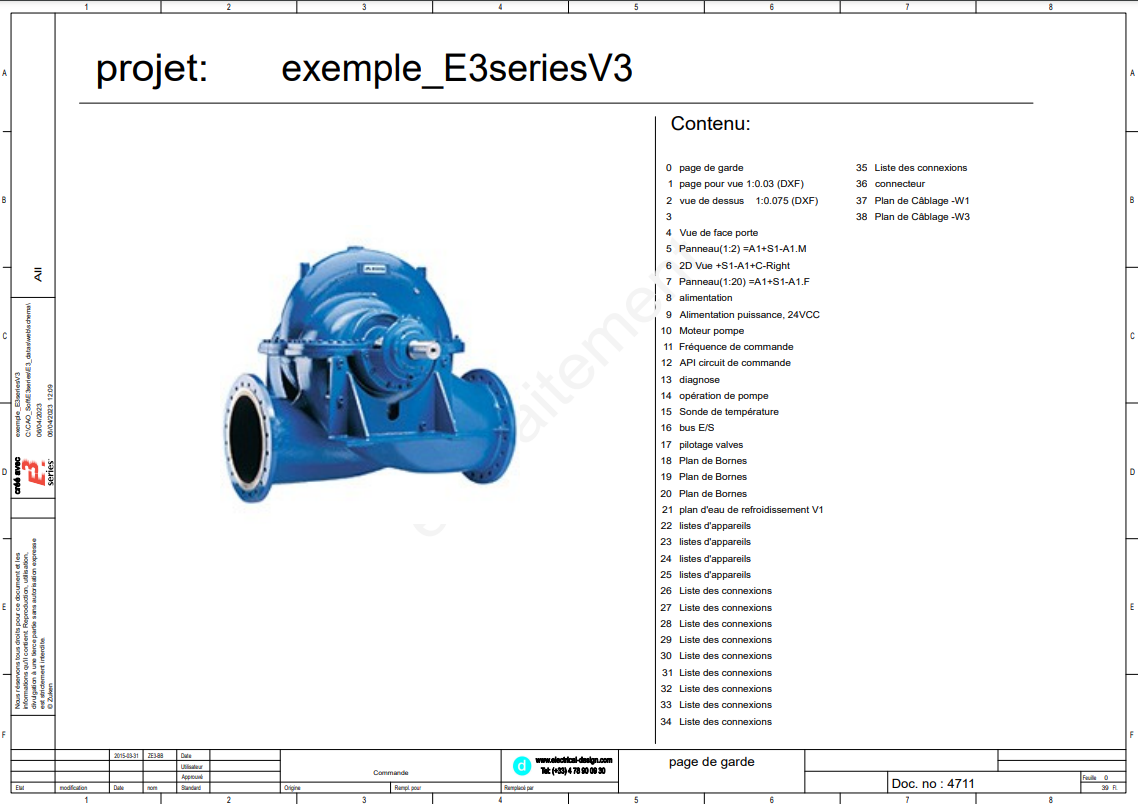

Exemple 1 :

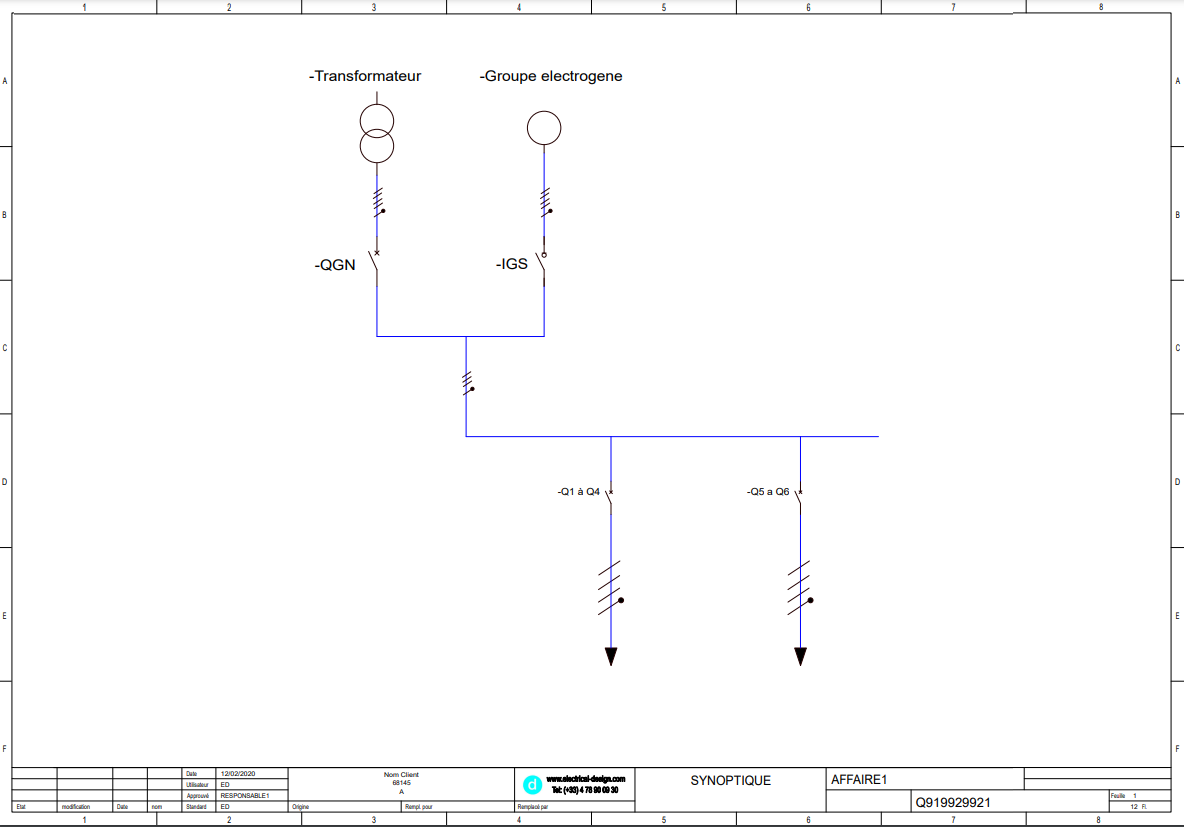

Exemple 2 :
