FUNCTIONALDESIGN

Présentation

Domaines d’activités: Systèmes embarqués Interconnexions d’équipements Défenses et Transports ( Ferroviaire, Automobile, Aéronautique )

E3.Functional Design permet la planification précoce de la conception des systèmes de harnais de câbles. Les schémas de principe sont créés et reliés via des liaisons de communication spécifiques de la même manière que les unités fonctionnelles. Les schémas de câblage peuvent être créés automatiquement à partir des diagrammes fonctionnels à l’aide du module E3.Wiring Diagram Generator.

E3.Wiring Diagram Generator est un outil de génération automatique de schémas de câblage destinés à la documentation d’ingénierie et de support technique. Il permet également de créer et de migrer des schémas standardisés à partir de systèmes plus anciens. La génération automatique des schémas de câblage s’effectue selon des règles de routage et de placement de schéma définies par l’utilisateur et s’appuie sur les données des netlistes (listes de connexion au format CSV).

Les schémas ainsi créés par E3.Wiring Diagram Generator sont facile à modifier en utilisant E3.cable.

Cet outil offre les nouvelles fonctionnalités suivantes : suppression et reroutage automatique des connexions, modification des systèmes et sous-systèmes à l’aide d’une mise à jour (fonction Update). Il est possible de lister et de surligner toutes les modifications.

Les fonctionnalités d’E3.Wiring Diagram Generator sont intégrées dans l’interface utilisateur graphique d’E3.cable grâce à une barre d’outils intuitive. E3.Wiring Diagram Generator permet de traiter une large gamme de schémas, allant des simples connexions point d’origine-point de destination aux environnements plus complexes. De plus, il prend en charge notamment les variantes, les joints, les connecteurs en ligne ainsi que les symboles d’affichage et de câblage.

  • Communication interne
  • Fournir des concepts aux clients
  • Calculs préliminaires
  • Processus d’enchères anticipées
  • Définir les fonctions d’un système
  • Approche de conception décroissante
  • Réutiliser des croquis fonctionnels
  • Fournir des détails sur le motif de filature

Exemple

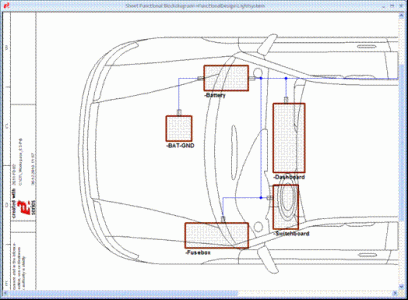

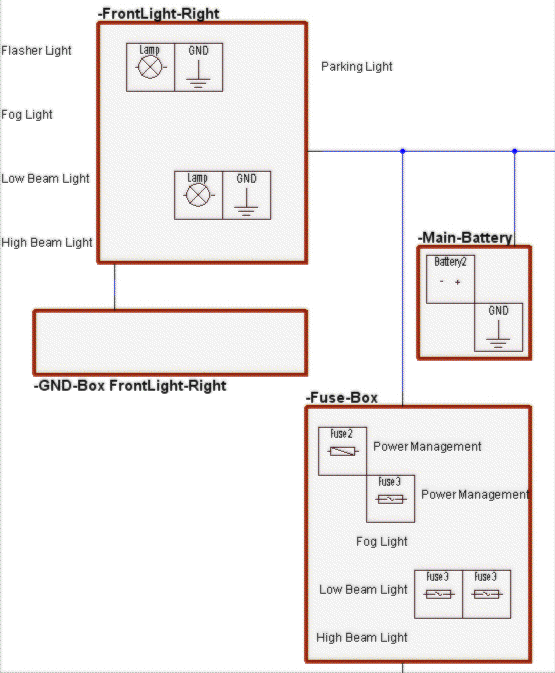

Vous pouvez voir un exemple de création faite avec E3.FunctionalDesign:

Voir l’exemple
