E3.Panel
Conception d’armoires et de panneaux
Présentation
E3.Panel conçu par la société ZUKEN E3 GmbH est un module additionnel de E3.Schematic/E3.Fluid et E3.Cable.
C’est la solution idéale pour le placement et le câblage des appareils dans les armoires et panneaux.
Utilisant les données logiques du schéma et les données physiques trouvées dans la base de données de composants, E3.Panel permet la réalisation rapide et facile de la disposition et du câblage des appareils dans les armoires.
DOMAINES D’ACTIVITÉS:
Dans la description des panneaux et des composants il est possible de définir des aires et des hauteurs de restrictions, par exemple, pour permettre l’accès du câblage du composant.

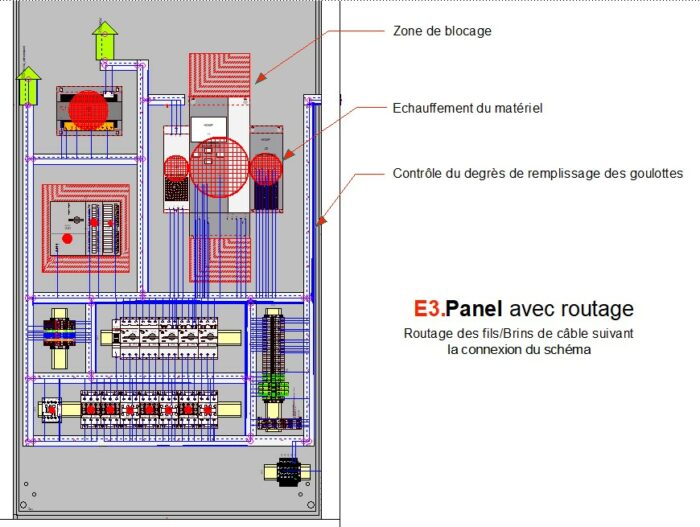

Dans E3.Panel, il est aussi possible d’afficher graphiquement la logique de connexions entre les composants dans l’armoire ceci pour déterminer et optimiser la disposition des composants dans l’armoire. Le cheminement de la connexion dans les goulottes peut être forcé pour dissocier
la tension de puissance et de commande.
Le « Degré de remplissage » des goulottes peut être défini par l’utilisateur.
Une fois atteint,E3.Panel empêchera toute nouvelle connexion et cherchera par lui même un autre chemin.
Ce module comprend toutes les fonctions pour assister l’utilisateur pour concevoir rapidement et efficacement une disposition et un câblage des appareils dans les armoires. Par exemple, au démarrage de la conception d’un panneau, E3.Panel contrôle tous les attributs des composants et sélectionne uniquement les composants devant être placés sur ce panneau et stocke les autres dans un répertoire « non placé ».
Un autre exemple, lorsque E3.Panel détermine que le composant sélectionné correspond à un certain type de rail de fixation, tous les rails correspondant à ce type dans l’armoire sont mis en surbrillance à ce moment là, le composant peut être simplement placé sur le rail par le simple moyen des commandes Déplacer/Poser de Windows®. Dans la cas des bornes, toutes les bornes d’un bornier sélectionné sont placées en une seule fois sur le rail.

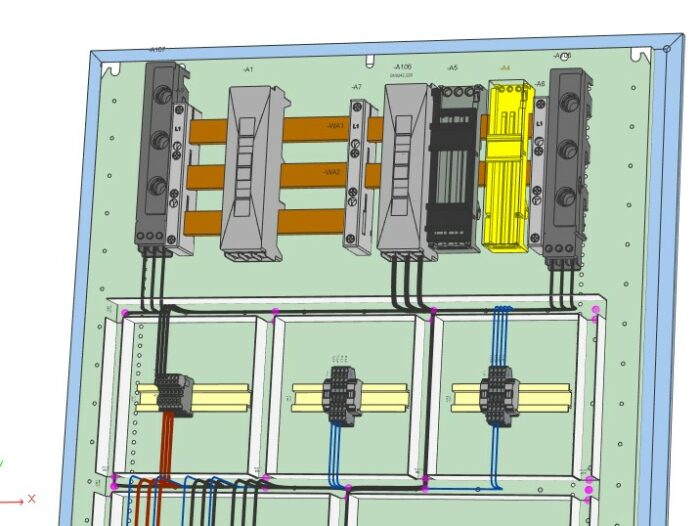

Gestion des jeux de barres

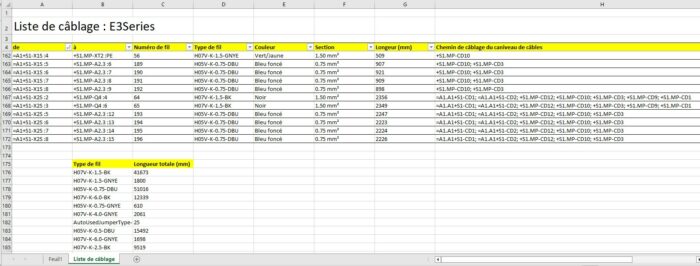

Liste de câblage
Fonctionnalités
• Windows 8(.1)/10/11 Windows Server 2012/2016/2019/2022
• Version disponible en 32/64bits
• Interface utilisateur multi-langues
• Conception 2D et 3D
• Différents formats de feuilles disponibles (ex. DIN et Ladder)
• Plusieurs normes de schémas disponibles (ex. IEC, DIN, ISO, ANSI, JIC)
• Navigation entre le schéma et le schéma d’armoire/coffret
• Plusieurs feuilles d’armoire/coffret électrique possibles
• Contrôle dissipation de la chaleur
• Recherche de l’armoire la plus adapté
• Feuilles d’armoires/coffrets électriques partagées
• Placement automatique sur les points d’ancrage des composants
• Détection des collisions
• Travail direct avec le mode 3D
• Routage dans l’armoire par rapport au schéma

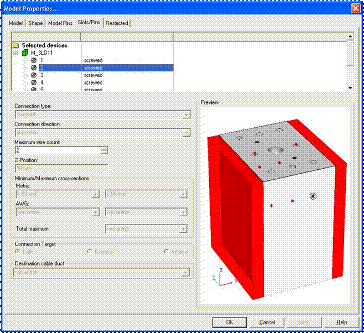

• Définition de zones de blocage autour des composants
• Armoires et coffrets fluidiques
• Contrôle du cheminement des fils/câbles suivant le circuit de puissance et de commande.
Exemple
